??第一節(jié)冷凍干燥技術(shù)原理

干燥是保持物質(zhì)不致腐敗變質(zhì)的方法之一。干燥的方法有許多，如曬干、煮干、烘干、噴霧干燥和真空干燥等。但這些干燥方法都是在0℃以上或更高的溫度下進(jìn)行。干燥所得的產(chǎn)品，一般是體積縮小、質(zhì)地變硬，有些物質(zhì)發(fā)生了氧化，一些易揮發(fā)的成分大部分會損失掉，有些熱敏性的物質(zhì)，如蛋白質(zhì)、維生素會發(fā)生變性。微生物會失去生物活力，干燥后的物質(zhì)不易在水中溶解等。因此干燥后的產(chǎn)品與干燥前相比在性狀上有很大的差別。而冷凍干燥法不同于以上的干燥方法，產(chǎn)品的干燥基本上在0℃以下的溫度進(jìn)行，即在產(chǎn)品凍結(jié)的狀態(tài)下進(jìn)行，直到后期，為了進(jìn)一步降低干燥產(chǎn)品的殘余水份含量，才讓產(chǎn)品升至0℃以上的溫度，但一般不超過40℃。
冷凍干燥就是把含有大量水分物質(zhì)，預(yù)先進(jìn)行降溫凍結(jié)成固體，然后在真空的條件下使水蒸汽直接升華出來。而物質(zhì)本身剩留在凍結(jié)時的冰架子中，因此它干燥后體積不變，疏松多孔。在升華時凍結(jié)產(chǎn)品內(nèi)的冰或其它溶劑要吸收熱量。引起產(chǎn)品本身溫度的下降而減慢升華速度，為了增加升華速度，縮短干燥時間，必須要對產(chǎn)品進(jìn)行適當(dāng)加熱。整個干燥是在較低的溫度下進(jìn)行的。
冷凍干燥有下列優(yōu)點：
⑴冷凍干燥在低溫下進(jìn)行，因此對于許多熱敏性的物質(zhì)特別適用。如蛋白質(zhì)、微生物之類不會發(fā)生變性或失去生物活力。因此在醫(yī)藥上得到廣泛地應(yīng)用。
⑵在低溫下干燥時，物質(zhì)中的一些揮發(fā)性成分損失很小，適合一些化學(xué)產(chǎn)品、藥品和食品干燥。
⑶在冷凍干燥過程中，微生物的生長和酶的作用無法進(jìn)行，因此能保持原來的性狀。
⑷由于在凍結(jié)的狀態(tài)下進(jìn)行干燥，因此體積幾乎不變，保持了原來的結(jié)構(gòu)，不會發(fā)生濃縮現(xiàn)象。
⑸干燥后的物質(zhì)疏松多孔，呈海綿狀，加水后溶解迅速而完全，幾乎立即恢復(fù)原來的性狀。
⑹由于干燥在真空下進(jìn)行，氧氣極少，因此一些易氧化的物質(zhì)得到了保護(hù)。
⑺干燥能排除95-99％以上的水分，使干燥后產(chǎn)品能長期保存而不致變質(zhì)。
因此，冷凍干燥目前在醫(yī)藥工業(yè)、食品工業(yè)、科研和其他部門得到廣泛的應(yīng)用。


第二節(jié)凍干機(jī)的組成和凍干程序

產(chǎn)品的冷凍干燥需要在一定裝置中進(jìn)行，這個裝置叫做真空冷凍干燥機(jī)或冷凍干燥裝置，簡稱凍干機(jī)。

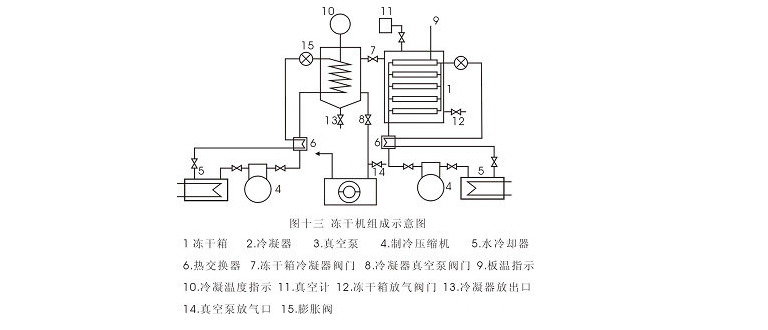

凍干機(jī)按系統(tǒng)分，由制冷系統(tǒng)、真空系統(tǒng)、加熱系統(tǒng)、和控制系統(tǒng)四個主要部分組成。按結(jié)構(gòu)分，由凍干箱或稱干燥箱、冷凝器或稱水汽凝結(jié)器、制冷機(jī)、真空泵和閥門、電氣控制元件等組成。圖十三是凍干機(jī)組成示意圖。

　　凍干箱是一個能夠制冷到－55℃左右，能夠加熱到+80℃左右的高低溫箱，也是一個能抽成真空的密閉容器。它是凍干機(jī)的主要部分，需要凍干的產(chǎn)品就放在箱內(nèi)分層的金屬板層上，對產(chǎn)品進(jìn)行冷凍，并在真空下加溫，使產(chǎn)品內(nèi)的水分升華而干燥。
冷凝器同樣是一個真空密閉容器，在它的內(nèi)部有一個較大表面積的金屬吸附面，吸附面的溫度能降到－40℃～－70℃以下，并且能維持這個低溫范圍。冷凝器的功用是把凍干箱內(nèi)產(chǎn)品升華出來的水蒸氣凍結(jié)吸附在其金屬表面上。
凍干箱、冷凝器、真空管道、閥門、真空泵等構(gòu)成凍干機(jī)的真空系統(tǒng)。真空系統(tǒng)要求沒有漏氣現(xiàn)象，真空泵是真空系統(tǒng)建立真空的重要部件。真空系統(tǒng)對于產(chǎn)品的迅速升華干燥是必不可少的。
制冷系統(tǒng)由制冷機(jī)與凍干箱、冷凝器內(nèi)部的管道等組成。制冷機(jī)可以是互相獨立的二套或以上，也可以合用一套。制冷機(jī)的功用是對凍干箱和冷凝器進(jìn)行制冷，以產(chǎn)生和維持它們工作時所需要的低溫，它有直接制冷和間接制冷二種方式。
加熱系統(tǒng)對于不同的凍干機(jī)有不同的加熱方式。有的是利用直接電加熱法；有的則利用中間介質(zhì)來進(jìn)行加熱，由一臺泵(或加一臺備用泵)使中間介質(zhì)不斷循環(huán)。加熱系統(tǒng)的作用是對凍干箱內(nèi)的產(chǎn)品進(jìn)行加熱，以使產(chǎn)品內(nèi)的水分不斷升華，并達(dá)到規(guī)定的殘余含水量要求。
控制系統(tǒng)由各種控制開關(guān)，指示調(diào)節(jié)儀表及一些自動裝置等組成，它可以較為簡單，也可以很復(fù)雜。一般自動化程度較高的凍干機(jī)則控制系統(tǒng)較為復(fù)雜?？刂葡到y(tǒng)的功用是對凍干機(jī)進(jìn)行手動或自動控制，操縱機(jī)器正常運轉(zhuǎn)，以使凍干機(jī)生產(chǎn)出合乎要求的產(chǎn)品來。
冷凍干燥的程序：
⑴在凍干之前，把需要凍干的產(chǎn)品分裝在合適的容器內(nèi)，一般是玻璃模子瓶、玻璃管子瓶或安瓶，裝量要均勻，蒸發(fā)表面盡量大而厚度盡量薄一些；
⑵然后放入與凍干箱板層尺寸相適應(yīng)的金屬盤內(nèi)。對瓶裝一般采用脫底盤，有利于熱量的有效傳遞。
⑶裝箱之前，先將凍干箱進(jìn)行空箱降溫，然后將產(chǎn)品放入凍干箱內(nèi)進(jìn)行預(yù)凍；或者將產(chǎn)品放入凍干箱內(nèi)板層上同時進(jìn)行預(yù)凍；
⑷抽真空之前要根據(jù)冷凝器制冷機(jī)的降溫速度提前使冷凝器工作，抽真空時冷凝器至少應(yīng)達(dá)到－40℃的溫度；
⑸待真空度達(dá)到一定數(shù)值后（通常應(yīng)達(dá)到13Pa～26Pa內(nèi)的真空度），或者有的凍干工藝要求達(dá)到所要求的真空度后繼續(xù)抽真空1～2h以上；即可對箱內(nèi)產(chǎn)品進(jìn)行加熱。一般加熱分兩步進(jìn)行，第一步加溫不使產(chǎn)品的溫度超過共熔點或稱共晶點的溫度；待產(chǎn)品內(nèi)水分基本干完后進(jìn)行第二步加溫，這時可迅速地使產(chǎn)品上升的規(guī)定的最高許可溫度。在最高許可溫度保持2h以上后，即可結(jié)束凍干。

整個升華干燥的時間約12～24h左右有的甚至更長，與產(chǎn)品在每瓶內(nèi)的裝量，總裝量，玻璃容器的形狀、規(guī)格，產(chǎn)品的種類，凍干曲線及機(jī)器的性能等等有關(guān)。
凍干結(jié)束后，要充入干燥無菌的空氣進(jìn)入干燥箱，然后盡快地進(jìn)行加塞封口，以防重新吸收空氣中的水分。

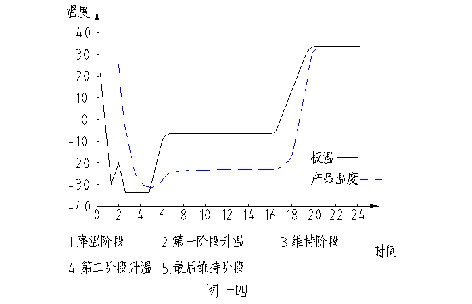

在凍干過程中，把產(chǎn)品和板層的溫度、冷凝器溫度和真空度對照時間劃成曲線，叫做凍干曲線。一般以溫度為縱坐標(biāo)，時間為橫坐標(biāo)。凍干不同的產(chǎn)品采用不同的凍干曲線。同一產(chǎn)品使用不同的凍干曲線時，產(chǎn)品的質(zhì)量也不相同，凍干曲線還與凍干機(jī)的性能有關(guān)。因此不同的產(chǎn)品，不同的凍干機(jī)應(yīng)用不同的凍干曲線。圖十四是凍干曲線示意圖（其中沒有冷凝器的溫度曲線和真空度曲線）。

第三節(jié)共溶點及其測量方法

需要凍干的產(chǎn)品，一般是預(yù)先配制成水的溶液或懸濁液，因此它的冰點與水就不相同了，水在0℃時結(jié)冰，而海水卻要在低于0℃的溫度才能結(jié)冰，因為海水也是多種物質(zhì)的水溶液。實驗指出:溶液的冰點將低于溶媒的冰點。
另外，溶液的結(jié)冰過程與純液體也不一樣，純液體如水在0℃時結(jié)冰，水的溫度并不下降，直到全部水結(jié)冰之后溫度才下降，這說明純液體有一個固定的結(jié)冰點。而溶液卻不一樣，它不是在某一固定溫度完全凝結(jié)成固體，而是在某一溫度時，晶體開始析出，隨著溫度的下降，晶體的數(shù)量不斷增加，直到最后，溶液才全部凝結(jié)。這樣，溶液并不是在某一固定溫度時凝結(jié)。而是在某一溫度范圍內(nèi)凝結(jié)。當(dāng)冷卻時開始析出晶體的溫度稱為溶液的冰點。而溶液全部凝結(jié)的溫度叫做溶液的凝固點。凝固點就是融化的開始點（即熔點），對于溶液來說也就是溶質(zhì)和溶媒共同熔化的點。所以又叫做共熔點或共晶點?？梢娙芤旱谋c與共熔點是不相同的。共熔點才是溶液真正全部凝成固體的溫度。
顯然共熔點的概念對于冷凍干燥是重要的。因為凍干產(chǎn)品可能有鹽類、糖類、明膠、蛋白質(zhì)、血球、組織、病毒、細(xì)菌等等的物質(zhì)。因此它是一個復(fù)雜的液體，它的凍結(jié)過程肯定也是一個復(fù)雜的過程，與溶液相似，也有一個真正全部凝結(jié)成固體的溫度，即共熔點。由于冷凍干燥是在真空狀態(tài)下進(jìn)行的。只有產(chǎn)品全部凍結(jié)后才能在真空下進(jìn)行升華干燥，否則有部分液體存在時，在真空下不僅會迅速蒸發(fā)，造成液體的濃縮使凍干產(chǎn)品的體積縮??；而且溶解在水中的氣體在真空下會迅速冒出來，造成象液體沸騰的樣子，使凍干產(chǎn)品鼓泡、甚至冒出瓶外。這是我們所不希望的。為此凍干產(chǎn)品在升華開始時必須要制冷到共熔點以下的溫度，使凍干產(chǎn)品真正全部凍結(jié)。
在凍結(jié)過程中，從外表的觀察來確定產(chǎn)品是否完全凍結(jié)成固體是不可能的；靠測量溫度也無法確定產(chǎn)品內(nèi)部的結(jié)構(gòu)狀態(tài)。而隨著產(chǎn)品結(jié)構(gòu)發(fā)生變化時電性能的變化是極為有用的，特別是在凍結(jié)時電阻率的測量能使我們知道凍結(jié)是在進(jìn)行還是已經(jīng)完成了，全部凍結(jié)后電阻率將非常大，因此溶液是離子導(dǎo)電。凍結(jié)時離子將固定不能運動，因此電阻率明顯增大。而有少量液體存在時電阻率將顯著下降。因此測量產(chǎn)品的電阻率將能確定產(chǎn)品的共熔點。
正規(guī)的共熔點測量法是將一對白金電極浸入液體產(chǎn)品之中，并在產(chǎn)品中插一支溫度計，把它們冷卻到－40℃以下的低溫，然后將凍結(jié)產(chǎn)品慢慢升溫。用惠斯頓電橋來測量其電阻，當(dāng)發(fā)生電阻突然降低時，這時的溫度即為產(chǎn)品的共熔點。電橋要用交流電供電，因為直流電會發(fā)生電解作用，整個過程由儀表記錄（圖十六）。
也可用簡單的方法來測量，如圖十五所示。用二根適當(dāng)粗細(xì)而又互相絕緣的銅絲插入盛放產(chǎn)品的容器中，作為電極。在銅電極附近插入一支溫度計，插入深度與電極差不多，把它們一起放入凍干箱內(nèi)的觀察窗孔附近，并用適當(dāng)方法把它們固定好，然后與其他產(chǎn)品一起預(yù)凍，這時我們用萬用表不斷地測量在降溫過程中的電阻數(shù)值，根據(jù)電阻數(shù)值的變化來確定共熔點。

把電極引線通過一個開關(guān)與萬用表相連，可以不分正負(fù)極。如果凍干箱沒有電線引出接頭，則可以用二根細(xì)導(dǎo)線從箱門縫處引出，在電線附近涂些真空密封蠟，這樣不致于影響真空度。待溫度計降至0℃之后即開始測量并作記錄。把萬用表的轉(zhuǎn)換開關(guān)放在測量電阻的最高檔（×1K或×10K）。由于萬用表內(nèi)使用的是直流電，為了防止電解作用，在每次測量完之后要把開關(guān)立即關(guān)掉，把每一次測量的溫度和電阻數(shù)值一一記錄下來。開始時電阻值很小，以后逐步增高。到某一溫度時電阻突然增大，幾乎是無窮大，這時的溫度值便是共熔點數(shù)值。
用這種方法測量的共熔點有一定的誤差，因為銅電極處多少有些電解作用。萬用表對于高阻值沒有電橋靈敏；另外，凍結(jié)過程與熔化過程電阻的變化情況并不完全相同，但所測之值仍有實用參考價值。
共熔點的數(shù)值從0℃到－50℃不等，與產(chǎn)品的品種、保護(hù)劑的種類和濃度有關(guān)。一些物質(zhì)的共熔點列表二十二供參考，因?qū)嶋H的凍干產(chǎn)品還有其它成份。所以與此不相同。

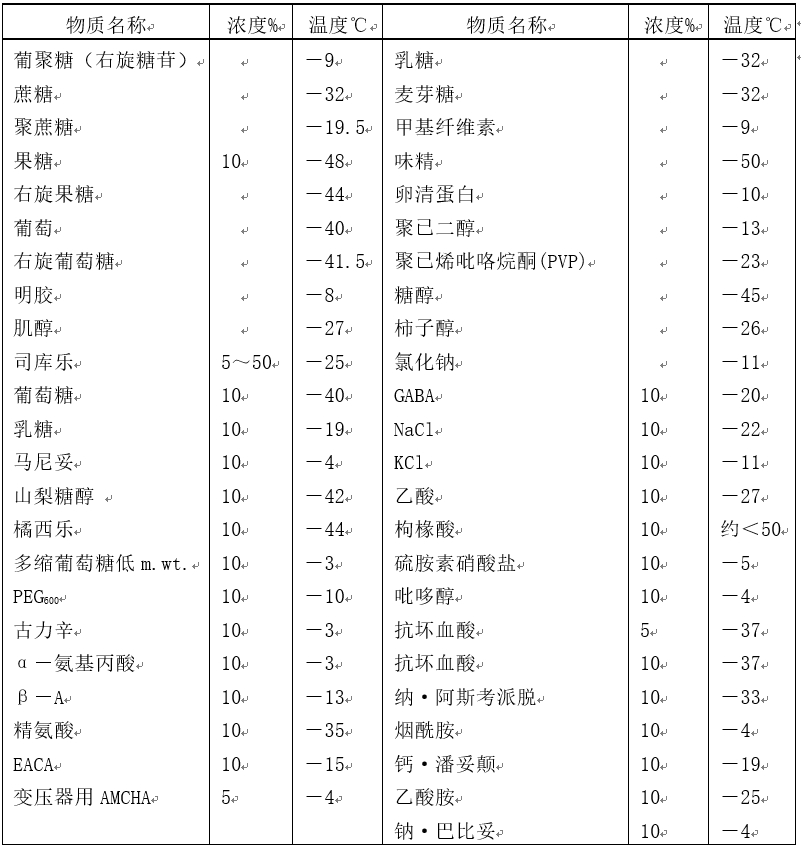

表二十二一些物質(zhì)的共熔點（℃）

第四節(jié)凍干產(chǎn)品的崩解溫度

對于凍干產(chǎn)品的共熔點大家已經(jīng)熟悉了，它就是產(chǎn)品的真正固化點。也就是產(chǎn)品在抽真空前必須冷卻到的那個溫度點，不然產(chǎn)品在抽空時將會起泡，在升華加熱的時候也不能使產(chǎn)品超過這個溫度，不然產(chǎn)品將熔化。因此，共熔點是在預(yù)凍階段和升華階段需要進(jìn)行控制的溫度值。
現(xiàn)在引入一個崩解溫度的概念，它是不同于共熔點的另外一個溫度。
一個正常升華的產(chǎn)品，當(dāng)升華進(jìn)行到一定的時候，就會出現(xiàn)上層的干燥層和下層的凍結(jié)層，這二層之間的交界面就是升華面，升華面是隨著升華的進(jìn)行而不斷下降的。
已經(jīng)干燥的產(chǎn)品應(yīng)該是疏松多孔，并保持在這一穩(wěn)定的狀態(tài)，以便下層凍結(jié)產(chǎn)品升華出來的水蒸汽能順利地通過，使全部產(chǎn)品都得到良好的干燥。
但某些已經(jīng)干燥的產(chǎn)品當(dāng)溫度升高到某一數(shù)值時，會失去剛性，變得有粘性，發(fā)生類似塌方的崩解現(xiàn)象，使干燥產(chǎn)品失去疏松多孔的狀態(tài)，封閉了下層凍結(jié)產(chǎn)品水蒸汽的逸出通路，妨礙了升華的繼續(xù)進(jìn)行。
于是，升華速率變慢，從凍結(jié)產(chǎn)品吸收升華熱也隨之減少，由板層供給的熱量將有多余，這樣便引起凍結(jié)產(chǎn)品的溫度上升，當(dāng)溫度升高到共熔點以上的溫度時，產(chǎn)品就會發(fā)生熔化或發(fā)泡現(xiàn)象，致使凍干失敗。
發(fā)生崩解時的溫度叫做該產(chǎn)品的崩解溫度。對于這樣的產(chǎn)品要獲得良好的干燥，只有保持升華中的干燥產(chǎn)品的溫度在崩解點以下，直到凍結(jié)產(chǎn)品全部升華完畢為止，才能使產(chǎn)品溫度繼續(xù)上升。這時由于產(chǎn)品中已不存在凍結(jié)冰，干燥產(chǎn)品即使發(fā)生崩解也不會影響產(chǎn)品的干燥，因為產(chǎn)品已從升華階段轉(zhuǎn)入解吸干燥階段。
沒有發(fā)生崩解的干燥產(chǎn)品與發(fā)生崩解的干燥產(chǎn)品在外觀上用肉眼看不出有什么差別，只有在顯微鏡下才能看到結(jié)構(gòu)上的變化。當(dāng)在顯微鏡下觀察產(chǎn)品的冷凍干燥過程時，如果看到發(fā)生崩解現(xiàn)象，那么這時的溫度就是該產(chǎn)品的崩解溫度。
有些產(chǎn)品的崩解溫度高于共熔點溫度，那么升華時僅需控制產(chǎn)品溫度低于共熔點溫度就行了；但有些產(chǎn)品的崩解溫度低于共熔點溫度，那么按照一般的方法控制升華時就可能發(fā)生崩解現(xiàn)象，這樣的產(chǎn)品只有在較低的溫度下進(jìn)行升華，因此必須延長凍干時間。
產(chǎn)品的共熔點可以通過電阻法、差示熱分析法和低溫顯微鏡直接觀察法得知，但產(chǎn)品的崩解溫度只有在冷凍干燥顯微鏡下直接觀察才能得知。
產(chǎn)品的崩解溫度取決于產(chǎn)品本身的品種和保護(hù)劑的種類；混合物質(zhì)的崩解溫度取決于各組分的崩解溫度。因此在選擇產(chǎn)品的凍干保護(hù)劑時，應(yīng)選擇具有較高崩解溫度的材料，使升華干燥能在不很低的溫度下進(jìn)行，以節(jié)省凍干的能耗和時間，提高生產(chǎn)率。
甘氨酸、甘露醇、葡聚糖、木糖醇、聚已烯吡咯烷酮和蛋白質(zhì)混合物等保護(hù)劑能提高產(chǎn)品的崩解溫度。一些物質(zhì)的崩解溫度℃見表二十三
表二十三一些物質(zhì)的崩解溫度℃

第五節(jié)  凍干保護(hù)劑

在冷凍干燥的液體制品中，除了那些有活性、有生命或有治療效果的組分之外，統(tǒng)稱為凍干保護(hù)劑。它不同于佐劑，佐劑具有治療效果，而保護(hù)劑則無治療效果。

有些液體制品能單獨地進(jìn)行冷凍干燥，但也有些液體制品進(jìn)行冷凍干燥往往不易成功。為了使某些制品能成功地進(jìn)行冷凍干燥，改善凍干產(chǎn)品的溶解性和穩(wěn)定性，或使凍干產(chǎn)品有美觀的外形，需要在制品中加入一些附加物質(zhì)，它們就是保護(hù)劑，有時也稱保護(hù)劑為懸浮介質(zhì)、填充劑、賦形劑、緩沖劑、基礎(chǔ)物等。保護(hù)劑對于凍干制品必須是化學(xué)隋性的。

保護(hù)劑的作用：

⒈細(xì)菌和病毒需要在特定的培養(yǎng)介質(zhì)下生長繁殖，但有些培養(yǎng)介質(zhì)與細(xì)菌和病毒往往難以分離，它們一般能成功地冷凍干燥在這些培養(yǎng)介質(zhì)中。例如肉湯、脫脂、蛋白質(zhì)等。

⒉有些活性物質(zhì)濃度極小，干物質(zhì)含量極少。在冷凍干燥時已經(jīng)干燥的物質(zhì)會被升華的氣流帶走。為了改善濃度，增加干物質(zhì)含量，使凍干后的產(chǎn)品能形成較理想的團(tuán)塊。因此需要加入填充物質(zhì)，使固體物質(zhì)的濃度在4～25％之間。這些填充物或賦形劑是：蔗糖、乳糖脫脂、蛋白質(zhì)及水解物、聚乙烯吡咯烷酮、葡聚糖、山梨醇等。

⒊有些活性物質(zhì)特別脆弱，在冷凍干燥時由于物理或化學(xué)原因會受到危害，因此加入一些保護(hù)劑或防凍劑，以減少冷凍干燥中的損害。例如，加入二甲亞礬、甘油、右旋糖苷（葡聚糖）、糖類、聚乙烯吡咯烷酮等。

⒋加入某些物質(zhì)可以提高產(chǎn)品的崩解溫度，以得到良好的產(chǎn)品并容易凍干。它們是甘露醇、甘氨酸、右旋糖苷、木糖醇、聚乙烯吡咯烷酮等。

⒌為了改變凍干液體制劑的酸堿度，從而改變共熔點以利于凍干，它們是碳酸氫鈉、氫氧化鈉等。

⒍為了改變產(chǎn)品貯藏的穩(wěn)定性、提高貯藏溫度，增加貯藏時間，它們是：抗氧化劑類如維生素C、維生素E、氨基酸、硫代硫酸鈉、硫尿等。

保護(hù)劑的范圍相當(dāng)寬廣，品種繁多，但找不到十分理想的保護(hù)劑。對于不同的凍干制品也沒有一個保護(hù)劑的通用配方。每種產(chǎn)品的適宜保護(hù)劑需通過反復(fù)的試驗才能確定。

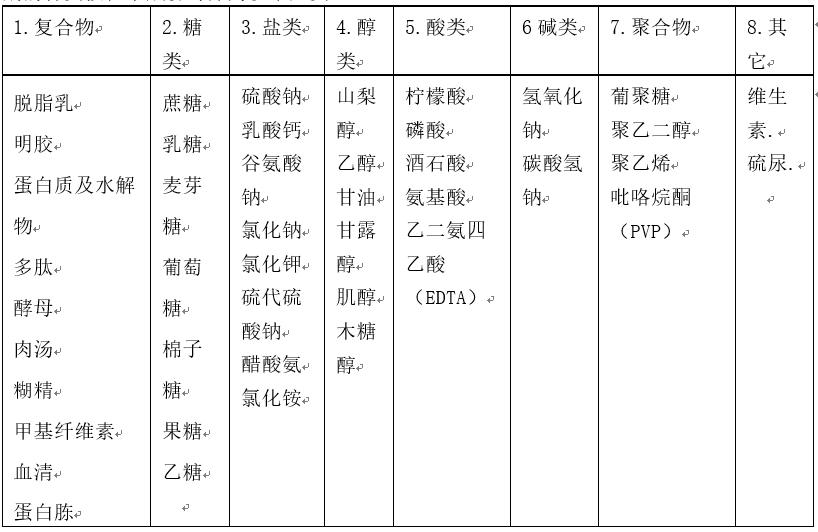

保護(hù)劑的種類按化學(xué)成份可分為以下幾類：

第六節(jié)影響干燥過程的因素

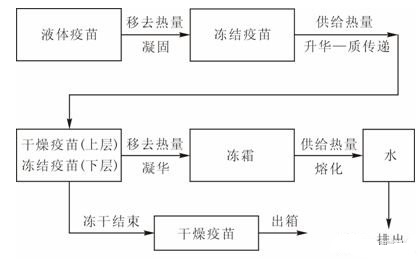

冷凍干燥過程實際上是水的物態(tài)變化及其轉(zhuǎn)移過程。含有大量水分的生物制品首先凍結(jié)成固體，然后在真空狀態(tài)下由固態(tài)冰直接升華成水蒸汽，水蒸汽又在冷凝器內(nèi)凝華成冰霜，干燥結(jié)束后冰霜熔化排出。在凍干箱內(nèi)得到了需要的冷凍干燥產(chǎn)品，干燥過程如圖十七所示。

凍干過程有二個放熱過程和二個吸收過程：液體生物制品放出熱量凝固成固體生物制品為放熱過程；固體生物制品在真空下吸收熱量升華成水蒸汽為吸熱過程；水蒸汽在冷凝器中放出熱量凝華成冰霜為放熱過程；凍干結(jié)束后冰霜在冷凝器中吸收熱量熔化成水為吸熱過程。
整個凍干過程中進(jìn)行著熱量和質(zhì)量的傳遞現(xiàn)象。熱量的傳遞貫穿冷凍干燥的全過程中。預(yù)凍階段、干燥的第一階段和第二階段以及化霜階段均進(jìn)行著熱量的傳遞；質(zhì)量的傳遞僅在干燥階段進(jìn)行，凍干箱制品中產(chǎn)生的水蒸汽到冷凝器內(nèi)凝華成冰霜的過程，實際上也是質(zhì)量傳遞的過程，只有發(fā)生了質(zhì)量的傳遞,產(chǎn)品才能獲得干燥。在干燥階段，熱的傳遞是為了促進(jìn)質(zhì)的傳遞，改善熱的傳遞也能改善質(zhì)的傳遞。
如果在產(chǎn)品的升華過程中不提供熱量，那么產(chǎn)品由于升華吸收自身的熱量使其自身的溫度下降，升華速率也逐漸下降，直到產(chǎn)品溫度相等于冷凝器的表面溫度，干燥便停止進(jìn)行。這時從凍結(jié)產(chǎn)品到冷凝器表面的水蒸汽分子數(shù)與從冷凝器表面返回到凍結(jié)產(chǎn)品的水蒸汽分子數(shù)相等，凍干箱與冷凝器之間的水蒸汽壓力等于零，達(dá)到動態(tài)平衡狀態(tài)。
如果一個外界熱量加到凍結(jié)產(chǎn)品上，這個動態(tài)平衡狀態(tài)就被破壞，凍結(jié)產(chǎn)品的溫度就高于冷凝器表面的溫度，凍干箱和冷凝器之間便產(chǎn)生了水蒸汽壓力差，形成了從凍干箱流向冷凝器的水蒸汽流。由于冷凝器制冷的表面凝華水蒸汽為冰霜，使冷凝器內(nèi)來自由凍干箱內(nèi)的水蒸汽不斷地被吸附掉，冷凝器內(nèi)便保持較低的蒸汽壓力；而凍干箱內(nèi)流走的水蒸汽又不斷被產(chǎn)品中升華的水蒸汽得到補(bǔ)充，維持凍干箱內(nèi)較高的水蒸汽壓力。這一過程的不斷進(jìn)行，使產(chǎn)品逐步得到了干燥。
升華首先從產(chǎn)品的表面開始，在干燥進(jìn)行了一段時間之后，在凍結(jié)產(chǎn)品上面形成了一層已干燥的產(chǎn)品，產(chǎn)生了干燥產(chǎn)品與凍結(jié)產(chǎn)品之間的交界面(也稱升華界面)。交界面隨著干燥的進(jìn)行不斷下降，直到升華完畢交界面消失。當(dāng)產(chǎn)生了交界面之后，水分子要穿越這層已干燥的產(chǎn)品才能進(jìn)入空間；水分子跑出交界面之后，進(jìn)入已經(jīng)干燥產(chǎn)品的某一間隙內(nèi)。以后可能還要穿過許多這樣的間隙后，才能從產(chǎn)品的縫隙進(jìn)入空間。也可以經(jīng)過一些轉(zhuǎn)折又回到凍結(jié)產(chǎn)品之中，干燥產(chǎn)品內(nèi)的間隙有時象迷宮一樣。
當(dāng)水分子跑出產(chǎn)品表面以后，它的運動路徑還很曲折?？赡芘c玻璃瓶壁碰撞、可能與玻璃瓶上橡膠塞碰撞、可能與凍干箱的金屬板壁碰撞、也經(jīng)常發(fā)生水分子之間的相互碰撞，然后進(jìn)入冷凝器內(nèi)。當(dāng)水分子與冷凝器的制冷表面發(fā)生碰撞時，由于該表面的溫度很低，低溫表面吸收了水分子的能量，這樣水分子便失去了動能，使其沒有能量再離開冷凝器的制冷表面，于是水分子被“捕獲”了。大量水分子捕獲后在冷凝器表面形成一層冰霜，這樣冷凝器表面溫度就略有上升，但隨來自于凍干箱內(nèi)的水蒸汽負(fù)荷的逐漸減少，冷凝器冰霜表面溫度就慢慢下降，從而也慢慢降低了系統(tǒng)內(nèi)的水蒸汽壓力，使凍干箱內(nèi)的水蒸汽不斷地流向冷凝器。隨著時間的延長，凍干箱內(nèi)不斷對產(chǎn)品進(jìn)行加熱以及冷凝器的持久工作，產(chǎn)品逐漸得到了干燥。
干燥的速率與凍干箱和冷凝器之間的水蒸汽壓力差成正比，與水蒸汽流動的阻力成反比。水蒸汽的壓力差越大，流動的阻力越小，則干燥的速率越快。水蒸汽的壓力差取決與冷凝器的有效溫度和產(chǎn)品溫度的溫度差。因此要盡可能地降低冷凝器的有效溫度和最大限度地提高產(chǎn)品的溫度。
水蒸汽的流動阻力來自以下幾個方面：
⑴產(chǎn)品內(nèi)部的阻力：水分子通過已經(jīng)干燥的產(chǎn)品層的阻力。這個阻力的大小與干燥物質(zhì)層的結(jié)構(gòu)與產(chǎn)品的種類、成份、濃度、保護(hù)劑等有關(guān)。
⑵容器的阻力：容器的阻力主來自瓶口之處。因為瓶口的截面較小，瓶口處可能還有某些物品。例如：帶槽的橡皮塞、紗布等，瓶口截面大，則阻力小。
③機(jī)器本身的阻力：主要是凍干箱與冷凝器之間的管道阻力，管道粗、短、直則阻力小。另外阻力還與凍干箱的結(jié)構(gòu)和幾何形狀有關(guān)。
加快凍干產(chǎn)品的升華速率辦法如下：
①提高凍干箱內(nèi)產(chǎn)品的溫度：能增加凍干箱內(nèi)的水蒸汽壓力，加速水蒸汽流向冷凝器，加快質(zhì)的傳遞，增加干燥速率。但是提高產(chǎn)品的溫度是有一定限度的，不能使產(chǎn)品溫度超過共熔點的溫度。
②降低冷凝器的溫度：也就降低了冷凝器內(nèi)水蒸汽的壓力，也能加速水蒸汽從凍干箱流向冷凝器的速率。同樣能加快質(zhì)的傳遞，提高干燥速率。但是更多的降低冷凝器的溫度需增加投資和運行費用。
減少水蒸汽的流動阻力也能加快質(zhì)的傳遞，提高干燥速率。降低水蒸汽流動阻力辦法有：①減小產(chǎn)品的分裝厚度和增加凍結(jié)產(chǎn)品的升華面積；
②合理的設(shè)計瓶、塞、減少瓶口阻力；
③合理的設(shè)計凍干機(jī)，減少機(jī)器的管道阻力；
④選擇合適的濃度和保護(hù)劑，使干燥產(chǎn)品的結(jié)構(gòu)疏松多孔，減少干燥層的阻力；
⑤試驗最優(yōu)的預(yù)凍方法，造成有利于升華的冰晶結(jié)構(gòu)等。這些方法均能促進(jìn)質(zhì)的傳遞，提高干燥速率。????

冷凍干燥機(jī)是將制冷系統(tǒng)、真空系統(tǒng)、導(dǎo)熱油加熱系統(tǒng)、排濕系統(tǒng)組合為一體，從而推出的一種新型箱體，可以較大效率地利用箱體內(nèi)存放物料的空間進(jìn)行冷凍真空干燥。目前，真空冷凍干燥機(jī)適用于原料藥、中藥飲片、藥物中間體、食品等各種物料的干燥。

　　在凍干工藝中，凍干物料的形態(tài)通常分為固體和液體。而固體的堆積密度和液體的成分密度都對物料的冷凍時間有影響。濕重裝載量據(jù)了解，物料在進(jìn)行凍干時，分裝到容器中后存在一定的表面積與物質(zhì)厚度之比。

　　對物料進(jìn)行預(yù)凍是冷凍干燥機(jī)在工作時首先要做的。而預(yù)凍可分為速凍和慢凍，冷凍時所形成的晶體大小在很大程度上影響整個干燥的速率和干燥后產(chǎn)品的溶解速度。

　　速凍產(chǎn)生的冰晶較小，慢凍產(chǎn)生的冰晶較大。大的冰晶有利于升華，小的冰晶不利于升華，快速凍結(jié)導(dǎo)致升華速率低，解吸速率快；慢速凍結(jié)導(dǎo)致升華速率快，解析速率慢。

　　由于傳質(zhì)速率的大小主要由升華界面與干燥層表面的溫度和壓力所決定，所以要提高干燥層中水蒸氣的逸出速率，一般分兩種操作：提高升華界面的溫度，使界面水蒸氣壓增加?；蛘咛岣吒稍锸业恼婵斩?，降低干燥層表面的蒸汽壓。

　　冷阱溫度為－45℃的凍干適用于一些容易凍干的產(chǎn)品，冷阱溫度為－60℃左右的凍干機(jī)適用于大部分產(chǎn)品的凍干，冷阱溫度為－80℃的凍干適用于一些特殊產(chǎn)品的凍干。

　　冷阱溫度對捕水能力的影響實驗表明冷阱溫度從－35℃下降到－55℃，捕水能力有提升明顯，冷阱溫度低于－55℃，冷阱的捕水能力提升不明顯。因此，在沒有特殊需求的情況下，選用冷阱溫度－60℃左右是理想的選擇。
